ZWDLF-100A箱体式大电流发生器

浏览次数: 次  价格:0

一、简介:
ZWDLF-100A箱体式大电流发生器(升流器)是电气试验中需要大电流场所的须设备,应用于发电厂、配变电站、电器制造以及科研、试验室等单位。属于短时或断续工作制,它具有体积小、重量轻、性能好、使用维修方便等特点。

二、主要参数:
输入电压: 单相 220V±10% / 50Hz±1%
输入电流: 单相 22.7A
输出电压: 单相0 ~ 5V (任意可调,并联) / 50Hz±1%
输出电流: 单相 0 ~ 1000A
输出电压: 单相0 ~ 10V (任意可调,串联)/ 50Hz±1%
输出电流: 单相 0 ~ 500A
电压表头: 精度误差 1%
电流表头: 精度误差 1%
该设备容量是按5min短时工作制设计的,如用于断续工作时,通电时间应小于2.5min,工作周期应大于10min为宜。

三、面板布置说明:

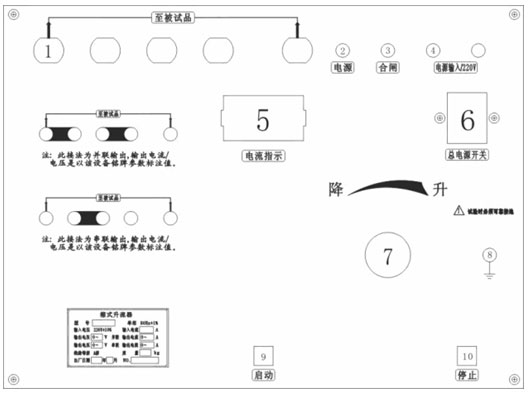

ZWDLF-100A箱体式大电流发生器(升流器)有单、分体式两种,其面板布置及连线如下:

1.单体式:


1.输出接线柱(5个)
2.电源指示灯
3.合闸指示灯
4.输入接线柱(2个)
5.电流表
6.总电源开关
7.调节旋钮
8.接地
9.启动按钮
10.停止按钮

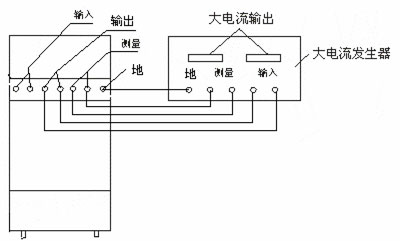

2.分体式:

四、使用方法:
在作大电流试验时,按本产品的电路图正确接好工作线路。根据工作电流的大小,选择好大、小量程开关位置。将升流器输出端用大电流导线穿芯于被试电流互感器,形成一闭合回路;再将调压器回到零位,按下工作按钮(绿色),顺时针方向慢慢旋转调压器手轮,注视电流表,直到所需电流值为止,试验完成后,立即将调压器手轮反时针方向回零,按下停止按钮(红色),切断电源。

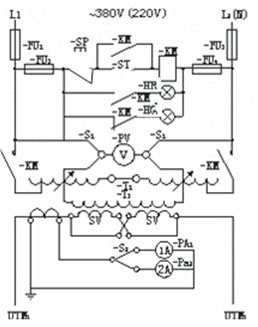

五、工作原理:

-UK1、2:主回路熔断器
-FU3、4:控制回路熔断器
-SP、-ST:按钮
-KM:交流接触器
-HG、-HR:指示灯
-T1:自耦调压器
-T2:低压大电流发生器
-TA:电流互感器
-S2:电流换挡开关
-S1:电压换档开关
-PA1、-PA2:电流表
-PV:电压表

该升流器是我公司生产的干式大电流发生器,配装自耦调压器输出 电压(即发生器输入电压),取得所需不同的大电流。
注:1.本电路为380V电源供电电路,电源为220V时,T1接线应按原公司规定接线。
2.1000A以下无电压表及S1开关。
3.输出外接铜导线按时6A/mm2选择,其长度应不大于3米。

六、使用维护注意事项:
1.开箱验收时,应检查主回路接线端子是否松动,调压器电刷是否接触良好。
2.长期不用时,使用前应用500V兆欧表检查主回路对地绝缘电阻,其阻值不应小于0.5兆欧。
3.输入电压符合铭牌上所标的电压值(~220V,~350V),其值差应在-10%~+5%之间,频率为50Hz。
4.电流档开关不准带负荷操作。
5.操作时,应均匀缓慢旋转手轮,以免损坏调压器。
6.满输出时工作时间不得超过5分钟,断续工作时间应小于2.5分钟,且工作周期应大于10分钟。
7.升流器外壳有接地端子,使用时应良好接地。
