ZWZC-A变压器交直流电阻测试仪

浏览次数: 次  价格:0

一、产品概述
ZWZC-A变压器交直流电阻测试仪是测量变压器、互感器、发电机、电动机和线路等直流电阻的快速测试设备,是单、双臂电桥的换代产品。

二、功能特点
仪器采用两种供电模式:市电AC220V电源供电;仪器内部锂电池供电。锂电池供电测试可达8小时,解决了现场因无电源而无法测试的难题;
测试过程由微机控制,自动完成自校、稳流判断、数据处理、阻值显示;
具有完善的反电势保护功能;
具有充电和电量显示等功能,采用大容量锂电池,满足现场试验需求;
对于有载调压变压器直流电阻的纵向测试可一次供电完成;
测量速度快、测量数据准确稳定;
具有操作简便、精度高、抗干扰、防震、携带方便等特点;
适用于110kV及以下电压等级变压器的直流电阻快速测量。

三、技术参数
输出电流 10A、2A、500mA、100mA、10mA、1mA
测量范围 10A: 200μΩ~2mΩ
2A: 2mΩ~2Ω
500mA:100mΩ~20Ω
100mA:500mΩ~100Ω
10mA: 2Ω~1kΩ
1mA: 100Ω~20kΩ
分 辨 率 0.1μΩ
测量精度 ±(0.2%读数+2字)
外形尺寸 320mm×245mm×150mm
仪器重量 5kg

四、使用条件
环境温度 -10℃~50℃
环境湿度 ≤85%RH
工作电源 AC220V±10%
电源频率 50±1Hz





五、面板介绍

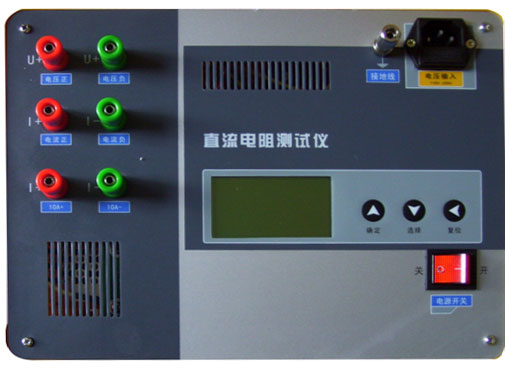

仪器面板见图5.1

                                                                    图5.1 面板图
液 晶 屏:功能一:显示测试电流和阻值
第二功能:显示电池电量
测试开关:仪器测试状态和关断状态转换开关
复 位:测试完毕或中断仪器工作
选 择:选择工作电流
确 认:功能一:测试
第二功能:重复测试
接 地 柱:与地线连接
U+ :测试电压正极
U- :测试电压负极
I+ :2A以下电流源输出正极
I- :2A以下电流源输出负极
10A+ :10A电流源输出正极
10A- :10A电流源输出负极

六、仪器接线
用电源线把仪器与外部AC220V电源连接,用接地线把⊥与大地连接,Ⅰ﹢、Ⅰ﹣、U +、U-端子与试品采用图2所示的四端法接线,随仪器配套的测试钳已把电流、电位线设计到同一钳口上,试验接线简单方便。

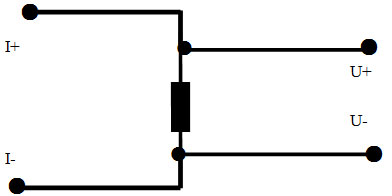

                                                  图6.1 仪器接线图

七、操作说明

7.1选择输出电流
仪器输出电流为10A、2A、500mA、100mA、10mA、1mA六档
7.1.1打开电源,液晶屏显示仪器开机默认的测试电流2A。

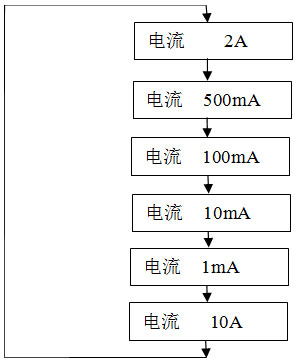

7.1.2按选择键,显示器循环显示:

通过按选择键选择所需的工作电流。

7.2充电建立过渡过程
选择合适的工作电流后,按确认键仪器显示:

仪器按选择的电流大小对试品进行充电,当电流达到稳定状态时,进入“正在测试”状态。


7.2.1如果I+、I-间的测试电阻大于技术指标所列测量范围,仪器显示:


7.2.2如果I+、I-间没有接通,仪器没有输出电流,仪器显示:



7.3测试电流、电压,显示阻值
当仪器进入“正在测试”状态后,开始测试回路电流I及电位端子间的电位差V,通过计算V/I可得试品电阻R。
R﹤1Ω 时,显示的单位为mΩ;
R≥1Ω时,显示的单位为Ω。
R>1000Ω时,显示的单位为kΩ。
待数据稳定后,该数值为试品阻值。
当500mA、100mA 、10mA、1mA档测试值小于技术指标所列测量范围,仪器显示:


7.4重复测试
当对测试阻值有疑问时,可持续按测试键一秒钟,仪器显示:

这时仪器对电流、电压重复测试,液晶屏显示重复测试的阻值,若重复测试结果一致,说明仪器工作正常,测试值与出厂相比偏差大时,应检查试验接线是否正确。

7.5复位放电
测试完毕后,按复位键,充电回路断开,仪器内部设计有快速放电回路,释放绕组所储存的能量。按复位键后,蜂鸣器响,液晶屏显示:


表示仪器工作于放电状态。待蜂鸣器停,显示器显示出上次选择的工作电流,代表放电结束,仪器进入选择电流状态,这时可拆除测试线或重新选择电流进行下一相序的测试。
7.6锂电池充电说明
当仪器接入交流220V,仪器屏幕显示“正在充电”,整个充电时间约7小时左右。充电结束后,显示“电池充满”,拔开电源线即可。

八、注意事项
仪器设计有反电势保护功能,在使用中仍需按以下逐条操作,以确保仪器及试验人员人身。
8.1使用本仪器前一定要认真阅读本手册。
8.2仪器的操作者应具备一般电气设备或仪器的使用常识。
8.3本仪器户内外均可使用,但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所。
8.4仪表应避免剧烈振动。
8.5对仪器的维修、护理和调整,应由相关人员进行。
8.6测试完毕后一定要等放电报警声停止后再关闭电源,拆除测试线。
8.7测量无载调压变压器,一定要等放电指示报警音停止后,切换档位。
8.8在测试过程中,禁止移动测试夹和供电线路。
8.9请使用仪器自带的测试线,以保证测试准确度,并保护仪器内部电源。

九、售后服务
仪器自购买之日起一年内,属产品质量问题免费包修包换,终身提供维修和技术服务。如发现仪器有异常情况或故障请与公司及时联系,以便为您安排便捷的处理方案。
