一、概述
本公司开发生产的100A,200A系列回路电阻测试仪采用32位ARM内核作为处理的核心，对整机进行控制，自动完成自校、稳流判断、数据处理、阻值显示等功能，可测量各种高压开关及电器的接触电阻、回路电阻和变电站母线电阻，电力线接点电阻，焊缝接触电阻。该仪器体积小、重量轻，方便了工作人员的使用。
二、安全措施
1、 使用本仪器前一定要认真阅读本手册。
2、 仪器的操作者应具备一般电气设备或仪器的使用常识。
3、 本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。
4、 仪表应避免剧烈振动。
5、 对仪器的维修、护理和调整应由相关人员进行。
6、 测试完毕后关闭电源，再拆除测试线。
7、 在测试过程中，禁止移动测试夹和供电线路。
三、性能特点及技术指标
1. 输出电流及量程：
100A仪器 ：50A、100A,量程：0-80m（50A档）0-50m（100A档）。
200A仪器：100A、200A, 量程：0-50m（100A档），0-20m（200A档）。
2. 测试精度: 0.5% 分辨度： 0.1。
3. 中文菜单显示，操作方便。
4. 具有大容量存储功能，可存储2000条测试记录。
5. 工作电源： AC220V±10﹪。
6. 工作温度：﹣10℃～50℃。
7. 工作湿度：环境湿度＜90%RH 。
8. 仪器重量：5㎏。
四、系统介绍
1. AC220 电源插座，自带开关及保险仓。
2. 接地柱： 地线接线端子。
3. I+ I-：输出电流端子。
4. V+ V-：采样电压端子。
5. “▲”、“▼”、“◀”、“▶”选择按键，“◀”复用“保存”功能。
6. 确认键：确认当前选择，在测试状态下，按确认键打印数据。
7. 取消键：按下此键，菜单返回上一级。
8. 复位键：测试完毕或中断工作，按下此键仪器回到初始状态。
五、测试与操作方法
1. 将随机配备的测试线取出，其中红、黑两把测试钳分别夹到被测试品的两个采样端，并用力摩擦接触点，测试线的另一端与仪器的接线端子对应接好。（注意红、黑颜色对应，且粗线接电流端子，细线接电压端子）
2. 开机，屏幕显示如

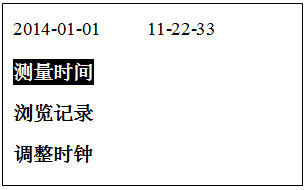

仪器自检后进入主菜单，如下图
1) 测量时间：进入此菜单，如下图

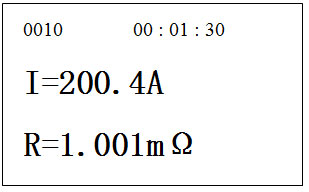

按“▲”、“▼”、“◀”、“▶”键可循环选择输出电流和测试时间，选好输出电流和时间后，按“确定”键进入测试状态，如下图；等数值稳定后，按“◀”键保存，按“确定”键可打印当前数据。测量结束后，按“取消”返回上一级菜单
2）浏览记录：选择此菜单，如下图：

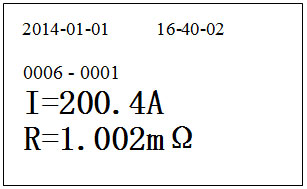

按“▲”、“▼”键浏览记录，按“确定”键打印当前数据。
“0006”表示数据总存储条数，“0001”表示当前数据是新数据

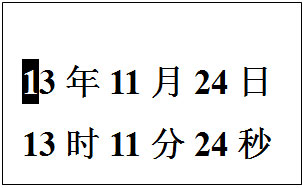

3）调整时钟：选择此菜单，如下图：
按“◀”、“▶”键移动光标选择所要调整项，按“▲”、“▼”键调整数值。修改完成后如需保存按“确定”键退出，不需保存按“取消”键退出。
六、注意事项
1 使用前，仪器的接地端子须良好接地。
2 试结束后，按复位键，关掉电源开关。注意：严禁带电拆装各测试电缆。
3 仪器出现不正常现象，先按复位键，使仪器复位。
4 对仪器进行维修须由相关人员进行，不得自行处理。
5 本仪器为测量回路电阻使用，不允许测量感性回路。
七、常见问题及解决方法
如下表
| 常见故障 | 故障分析 |
| 开机无显示 | 1）电源插座保险管损坏 2）仪器内部插件松动 3）计算机板故障 |
| 显示“超量程或线路未接好” | 1）仪器电源故障 2）A/D板故障 3）测试线接触不良或未形成回路 |
八、装箱清单
|
回路仪主机 |
壹台 |
|
测试电缆 |
壹套 |
|
三芯电源线 |
壹条 |
|
装箱单 |
壹张 |
|
操作手册 |
壹本 |
九、售后服务
仪器自购买之日起12个月内，属产品质量问题免费包修包换，终身提供保修和技术服务。如发现仪器有不正常情况或故障请与公司及时联系，以便为您安排便捷的处理方案。
